笠倉壁田大橋工区（仮称）

案件概要

長野県建設部発注工事
(一)豊田中野線　中野市　笠倉～壁田工区

令和5年3月

「鈑桁架設」

令和5年3月29日

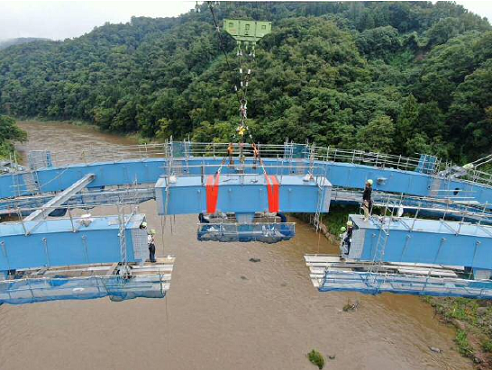

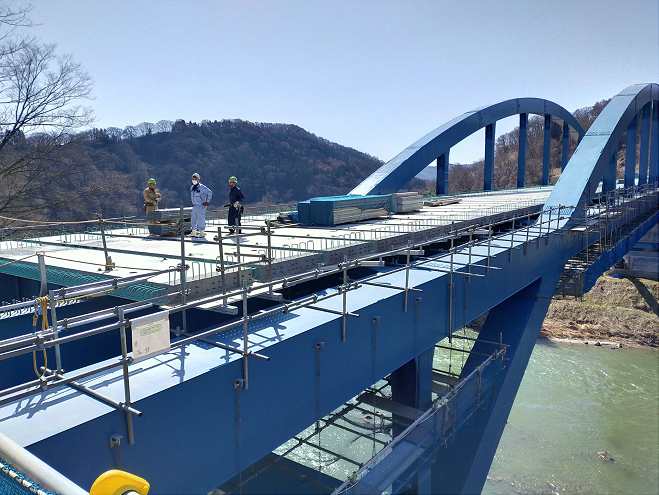

アーチ閉合に引き続き、補剛桁の架設が完了しました。

続いては対岸側の施工となります。

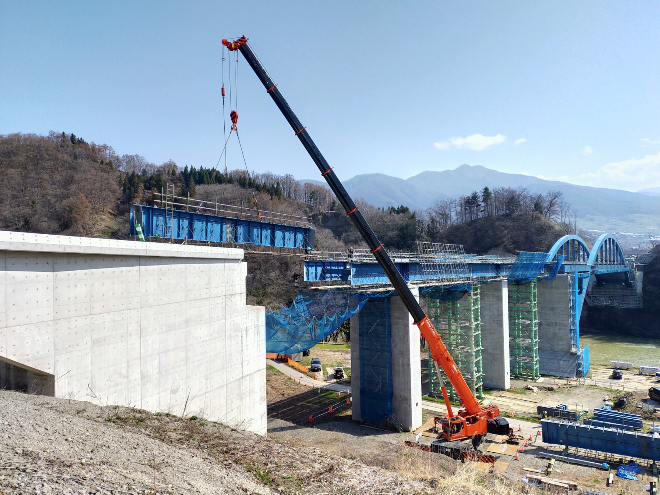

対岸側の橋梁形式は鈑桁橋であり、クレーンによる架設を行っていきます。

令和4年9月

「アーチ閉合」

令和4年9月9日

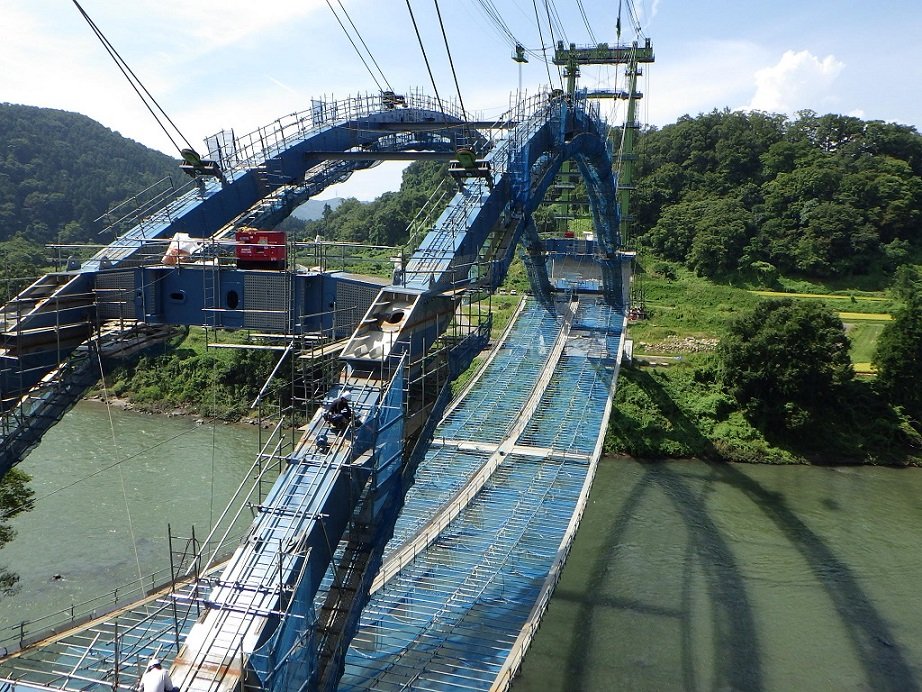

無事にアーチが閉合しました。工事は次の工程へ進みます！！

施工中はアーチ部材とアーチ部材をつなぐ仮横支材により安定を図ります。　

令和4年7~8月

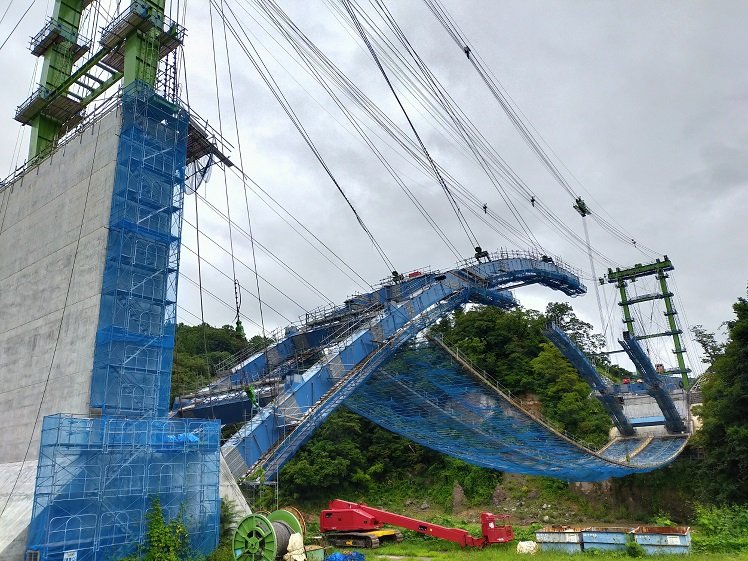

「アーチ架設工」

ケーブルエレクション工法斜吊工法：橋の両側の鉄塔からアーチ部材を引っ張りながら形状を保持します。

右岸側(A2側)の中野市壁田地区よりアーチ部材を運搬します。1部材1日の時間を要します。

令和4年7月

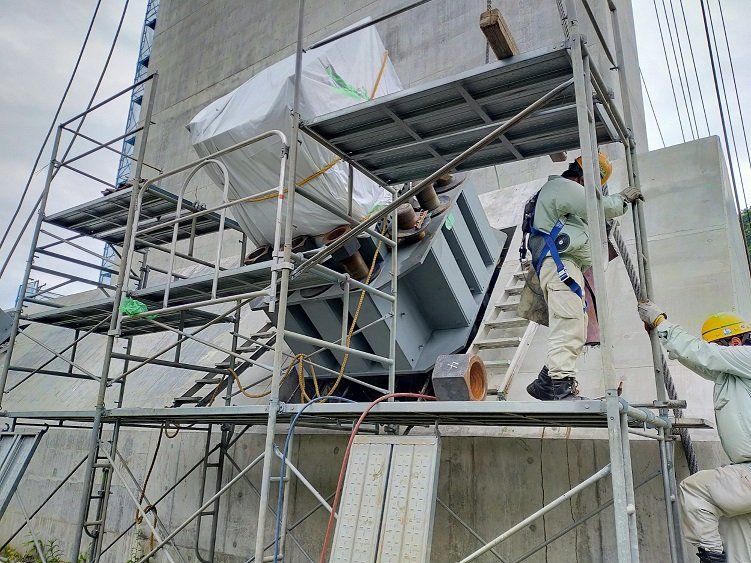

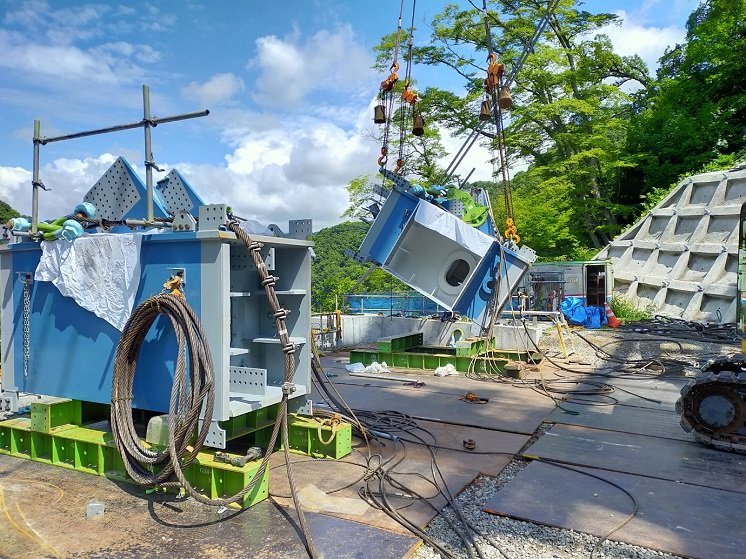

「アーチ基部の設置」

アーチ架設において最も精度を要求される架設となります。

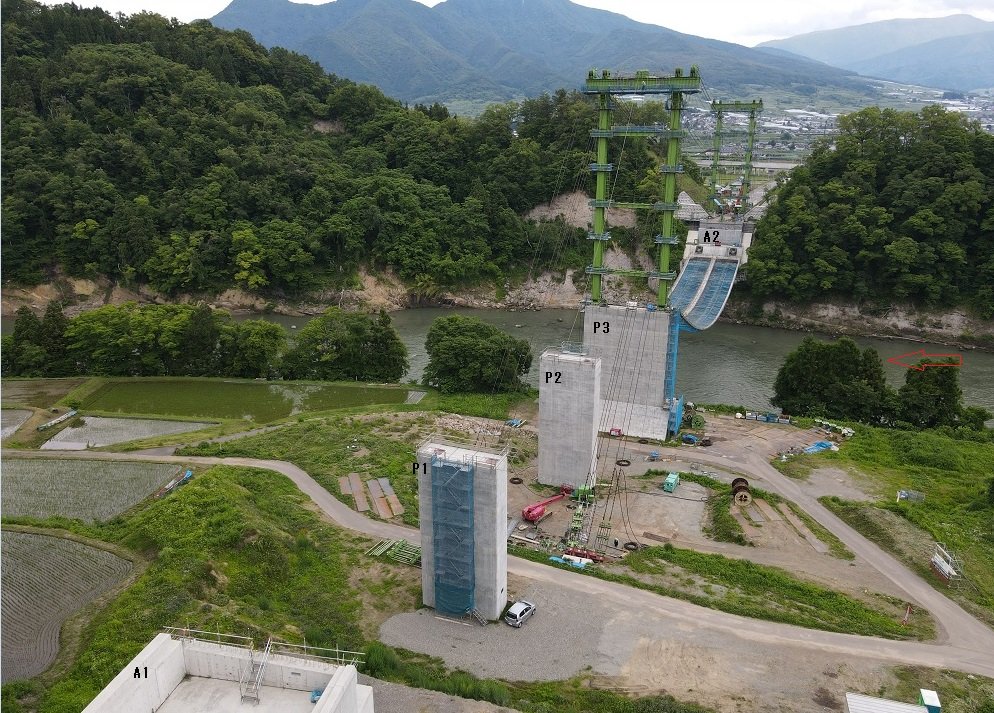

令和4年6月

「ケーブルクレーン設備工」

P3橋脚上とA2橋台背面に鉄塔を設置しケーブルクレーンの組立を行っています。

鉄塔の高さ：P3橋脚下部工天端高さよりH=40.7ｍ

令和4年2月

「A1橋台(左岸)からA2橋台(右岸)までの建設状況」

A2橋台は今月末に竣工検査予定となっています。

今年は降雪が多く、除雪しながらではありますが

橋梁上部工(ｱｰﾁ部)工事も施工を始めました。

令和3年12月

「A1橋台(左岸)からA2橋台(右岸)までの建設状況」

A2橋台は今月末には埋め戻し工が完了予定となっています。

橋梁上部工(ｱｰﾁ部)が、架設工の準備を進めていますが、

来月から本格的に施工を行う予定となっています。

令和3年10月

「A1橋台(左岸)からA2橋台(右岸)までの建設状況」

A2橋台は生コン打設が完了し、埋め戻し工を施工していく予定です。

今月より橋梁上部工(ｱｰﾁ部)が、架設工の準備を始める予定となっています。

令和3年8月

A1橋台(左岸)からA2橋台までの建設状況

A2橋台は4回目の生コン打設（全6回予定）が完了し、足場・鉄筋などを組み立てて次回生コン打設の準備を行っています。

令和3年6月

A1橋台(左岸)からA2橋台までの建設状況

A2橋台は、下面の法面工の施工が完了し、1回目の生コン打設（全6回予定）が完了しました。

令和3年4月

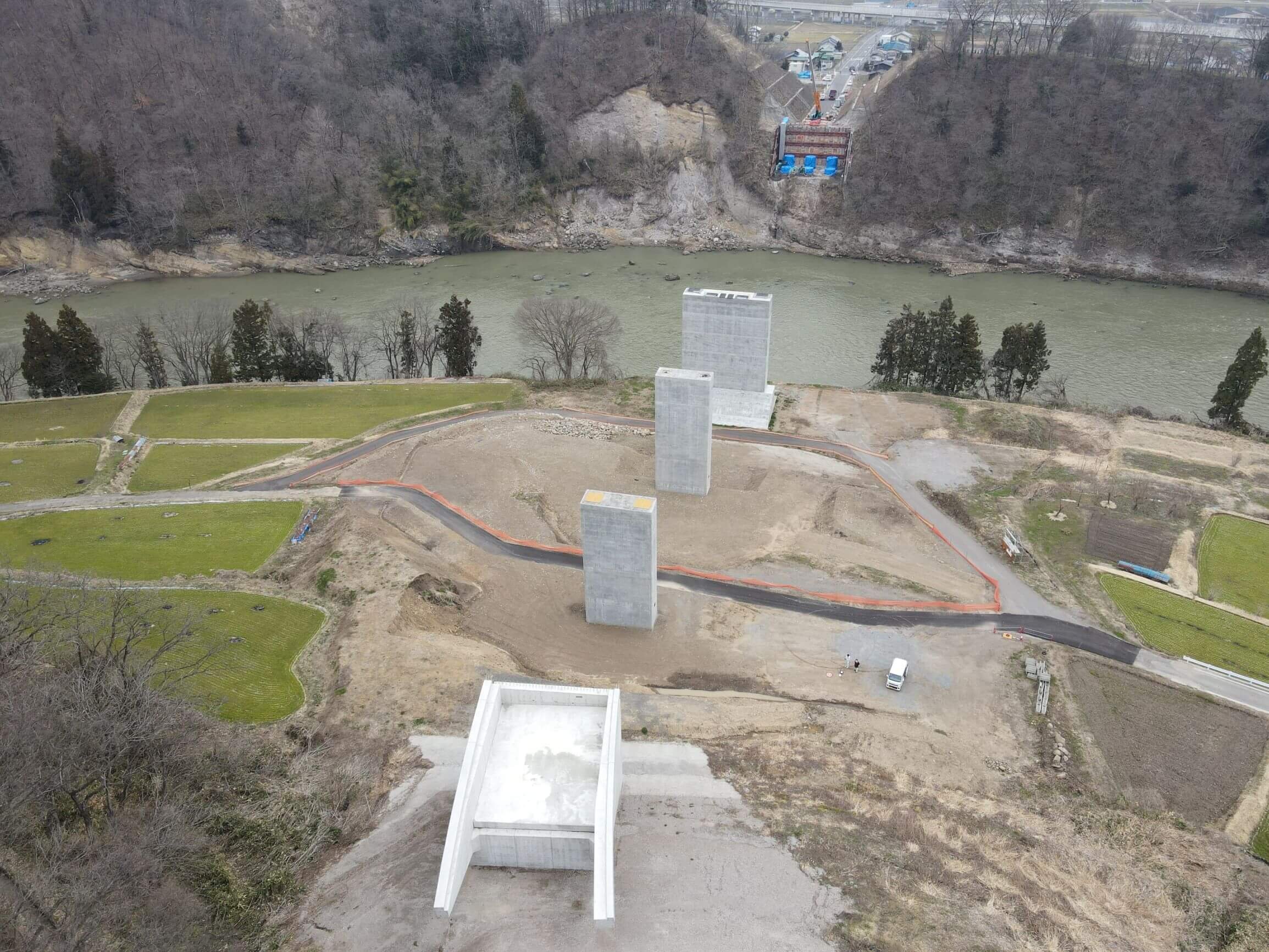

A1橋台(左岸)からA2橋台までの建設状況

A2橋台は3月に基礎工が完了し、法面工、橋台構築と施工が進んでいく予定です。令和3年度はA2橋台が完成し、上部工の架設(P3～A2間)が始まる予定となっています。

令和3年2月

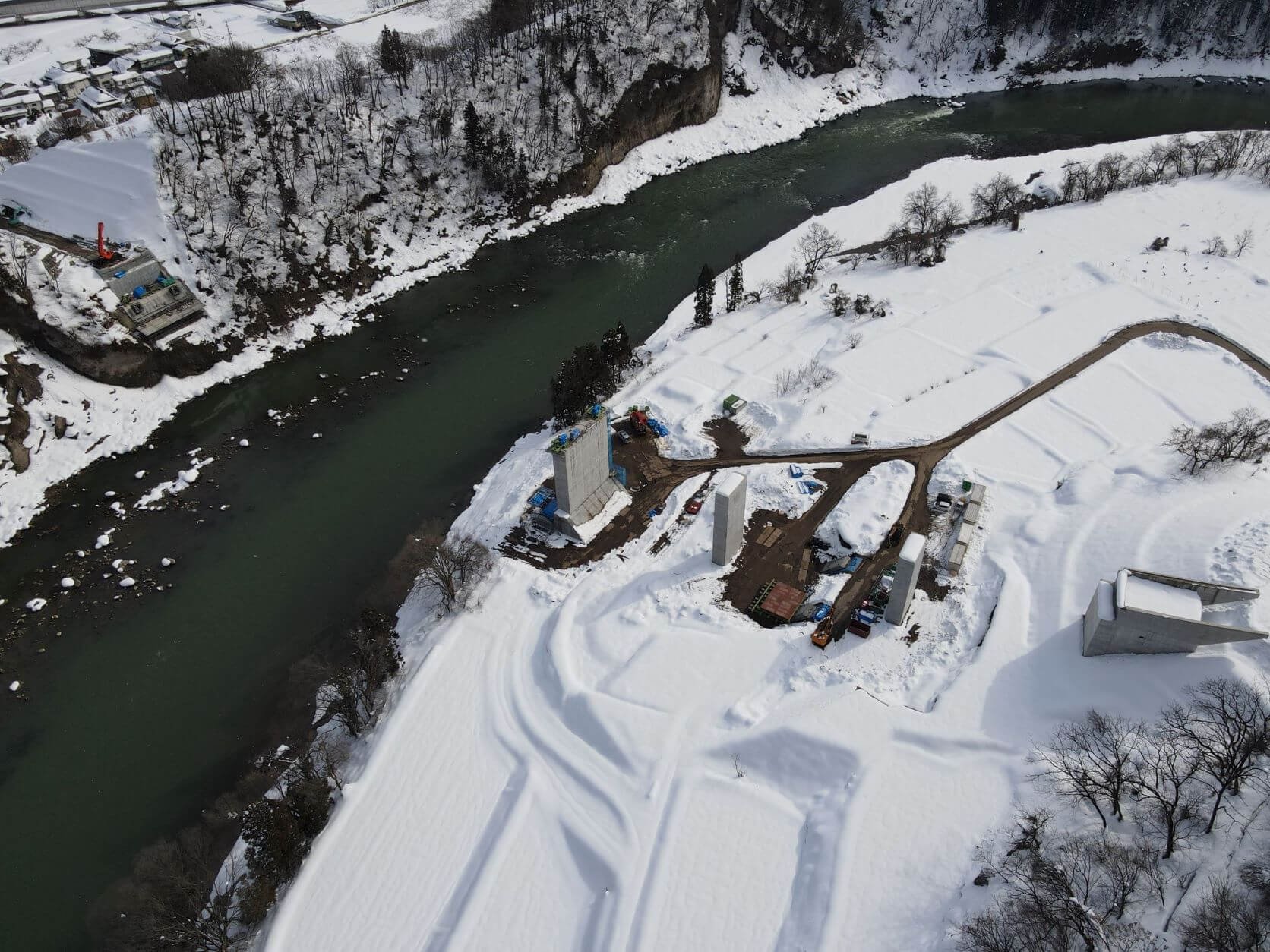

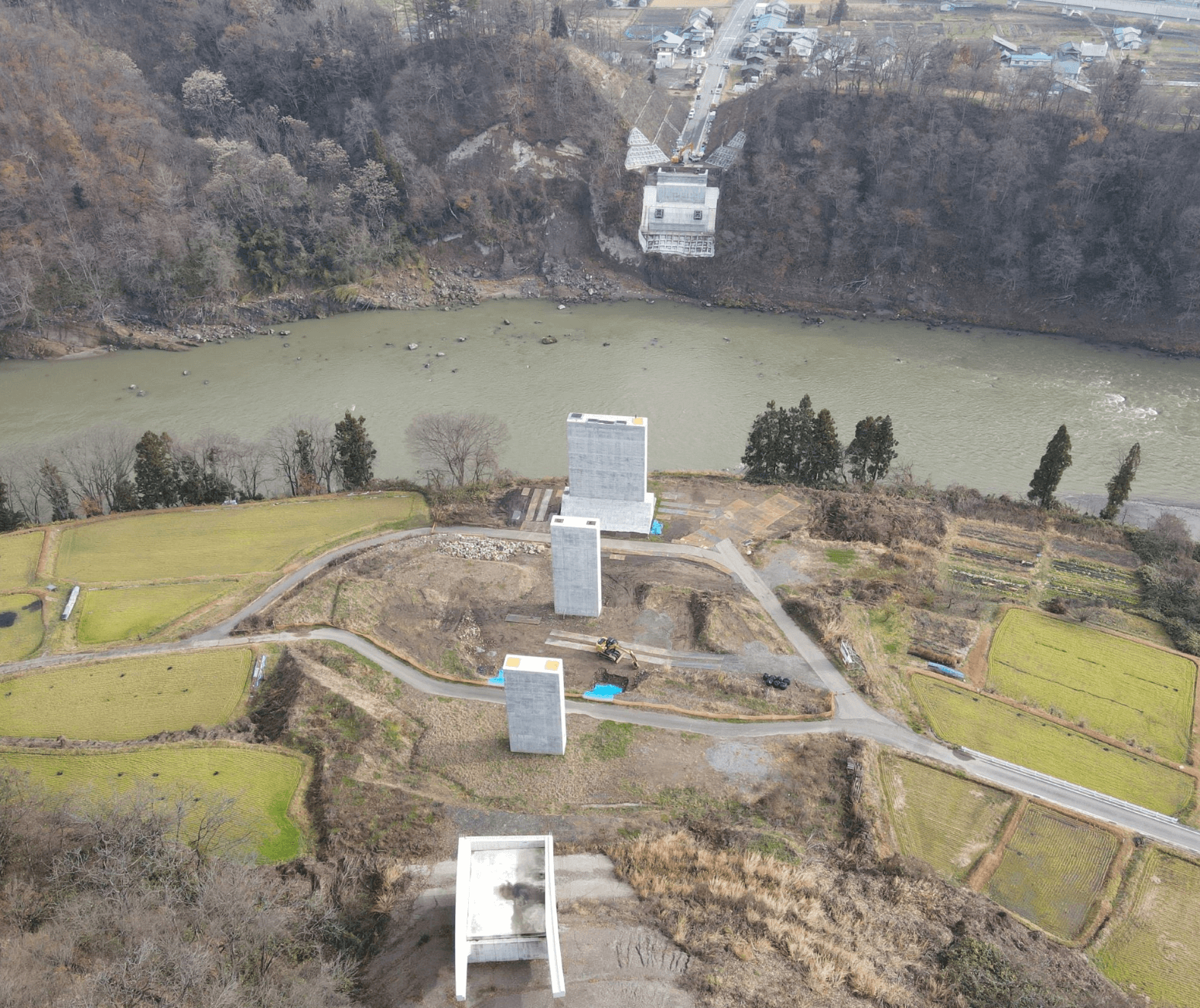

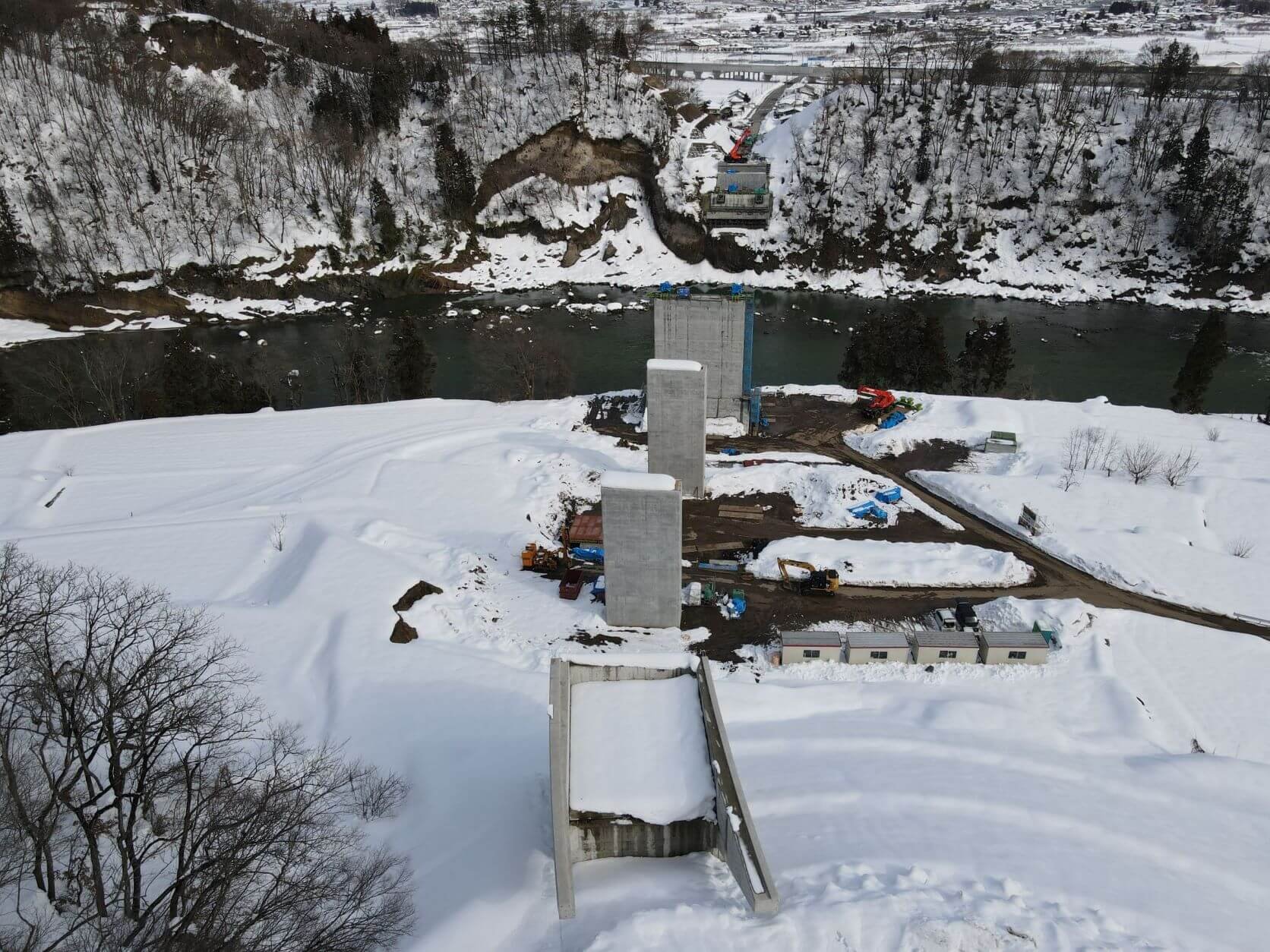

A1橋台(左岸)からA2橋台までの建設状況

A1橋台、P1～P3橋脚は施工完了しています。

積雪時には除雪を行い、A2橋台の基礎工（深礎工6本）を地中深く築造しています。

令和2年12月

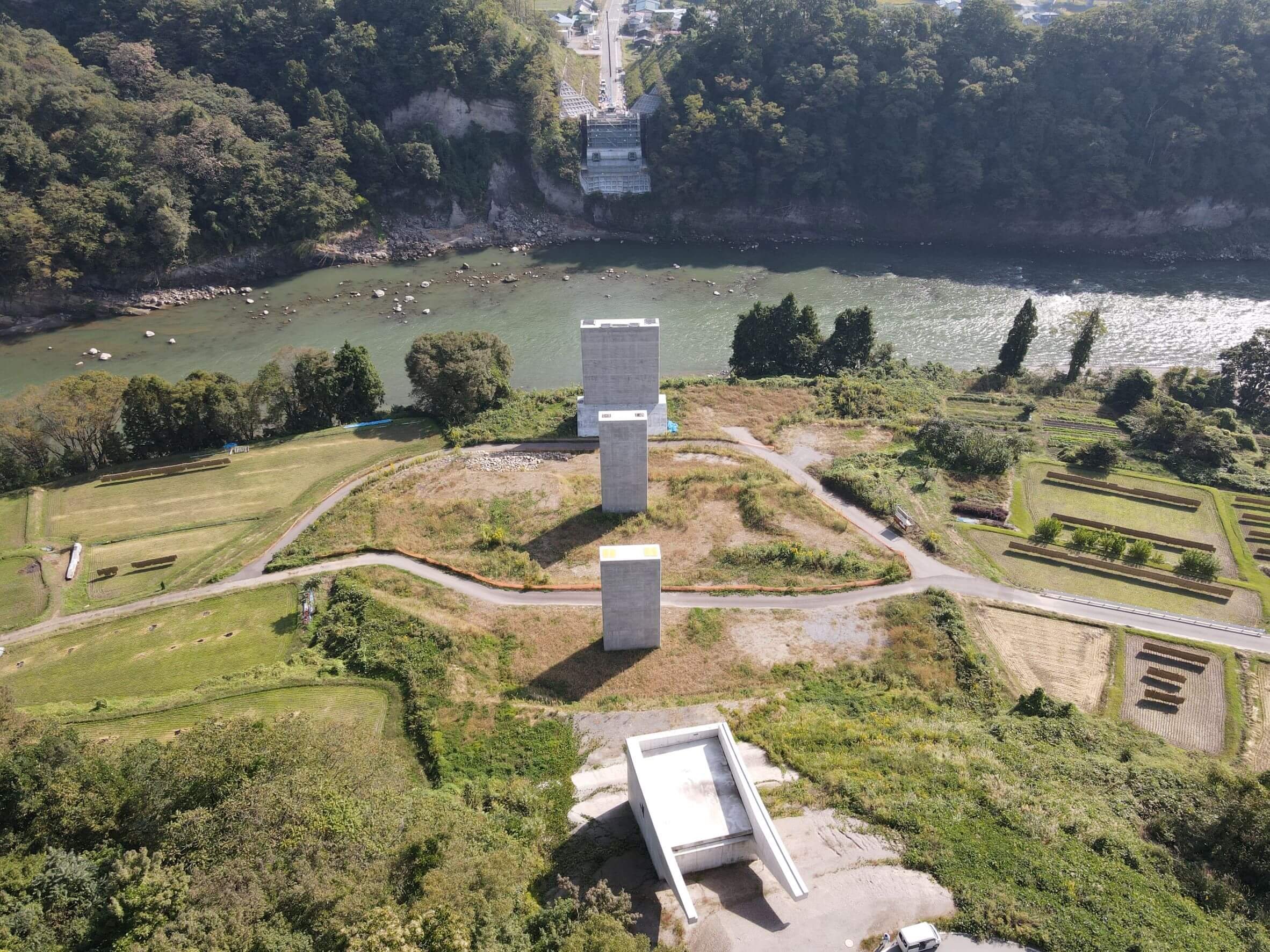

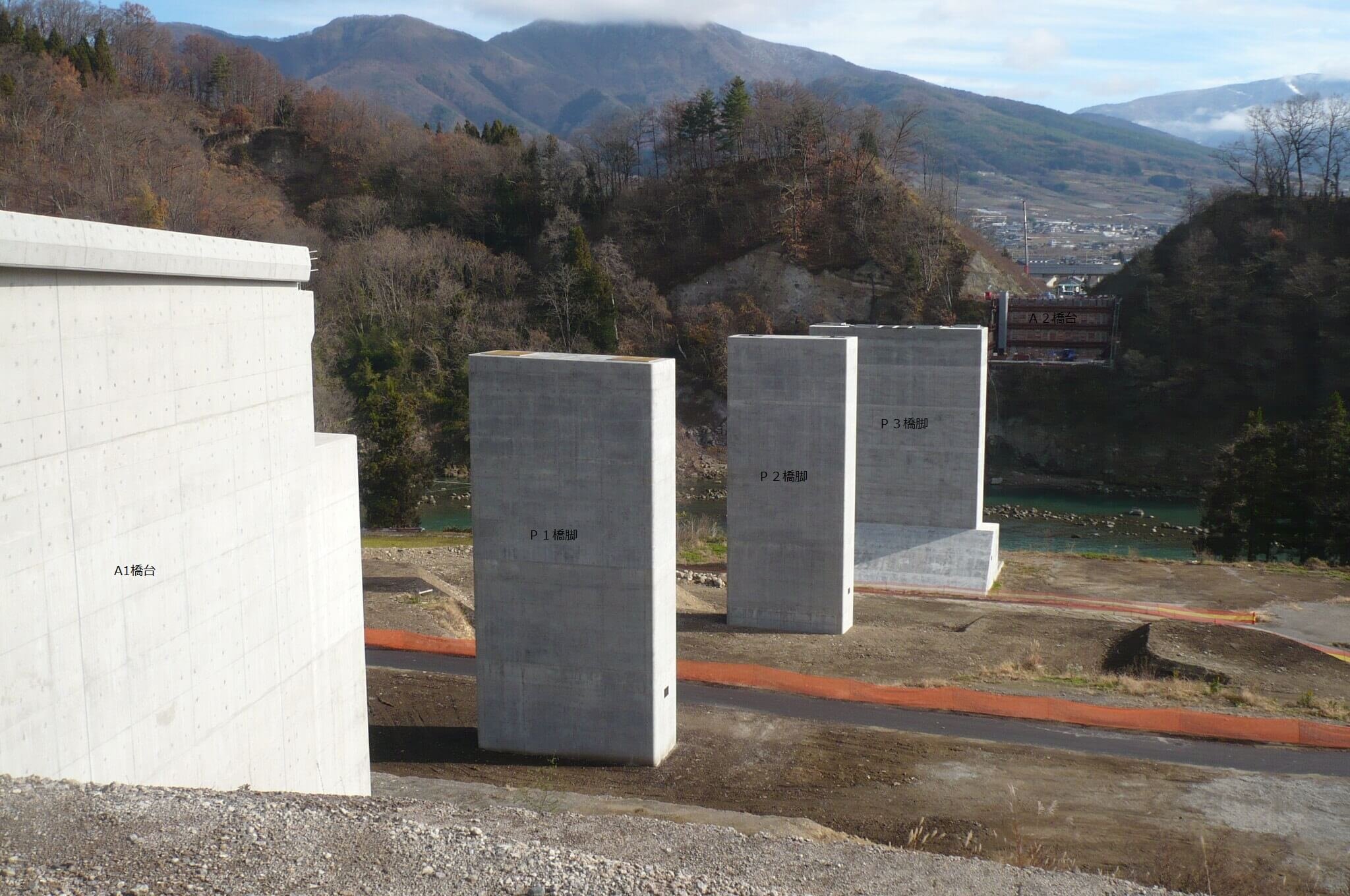

A1橋台（左岸)からA2橋台までの建設状況

P1,P2橋脚は竣工になり、足場が撤去されました。

対岸のA2橋台は基礎工（深礎工6本）を地中深く築造しています。

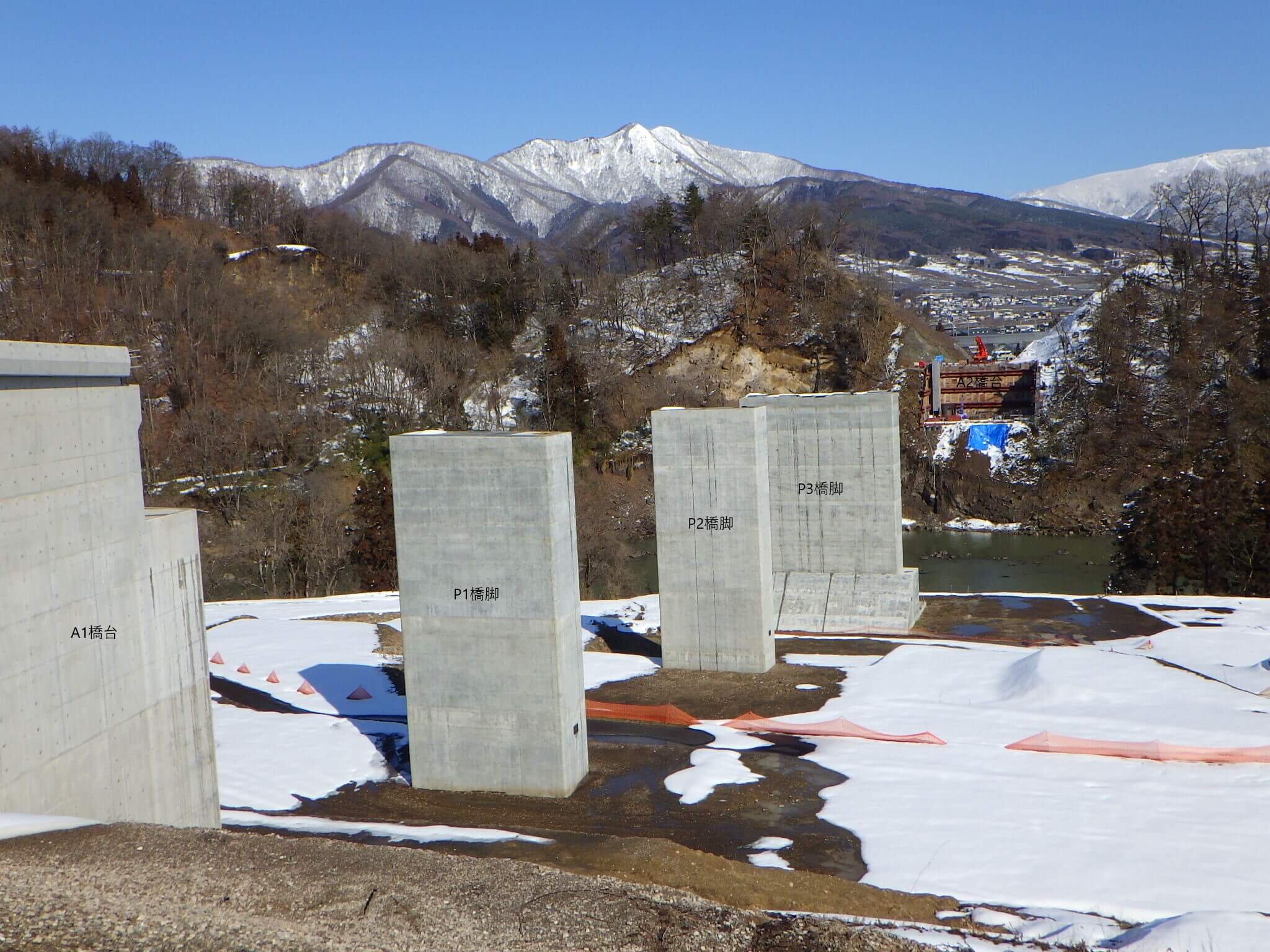

令和2年10月

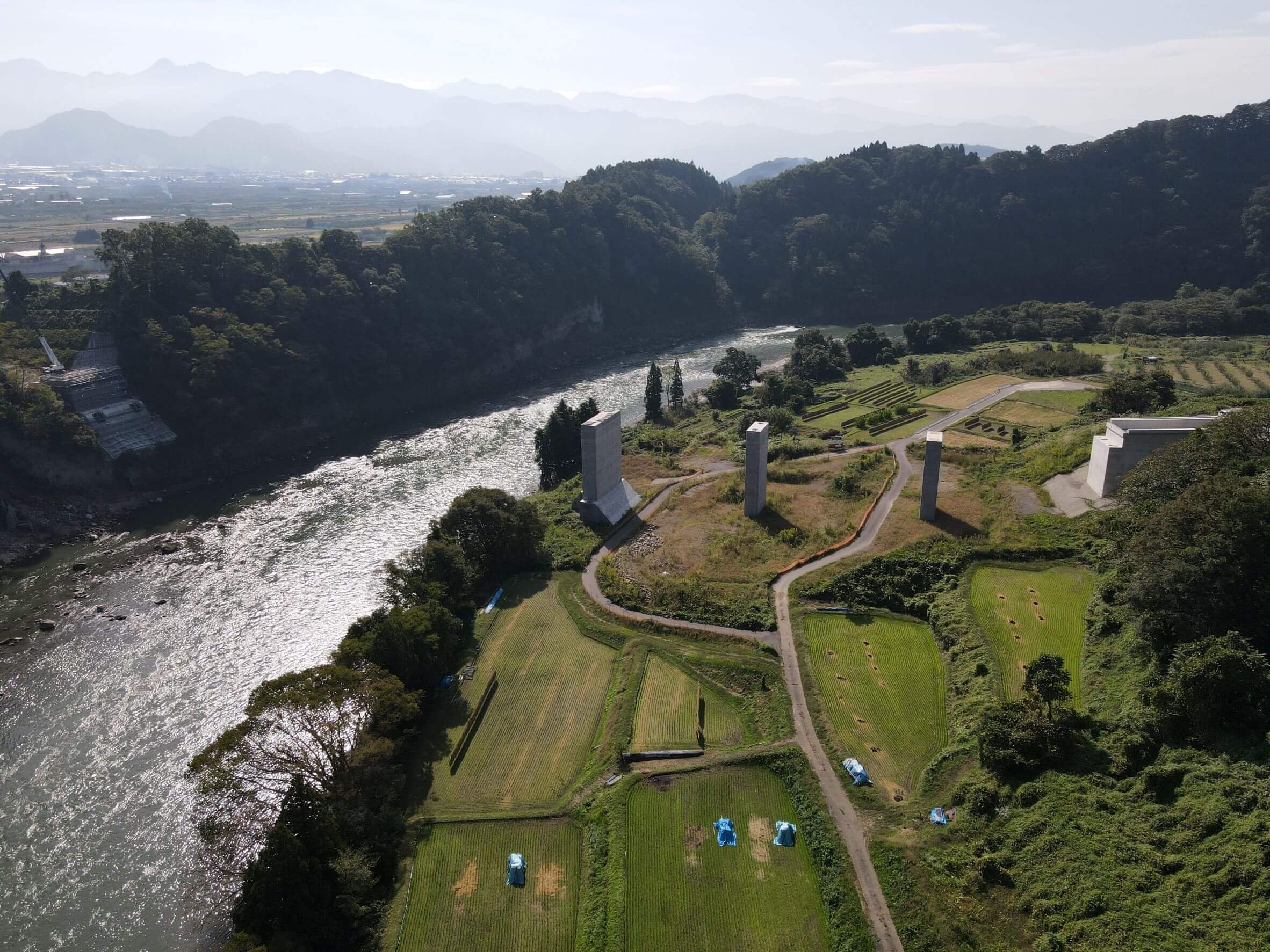

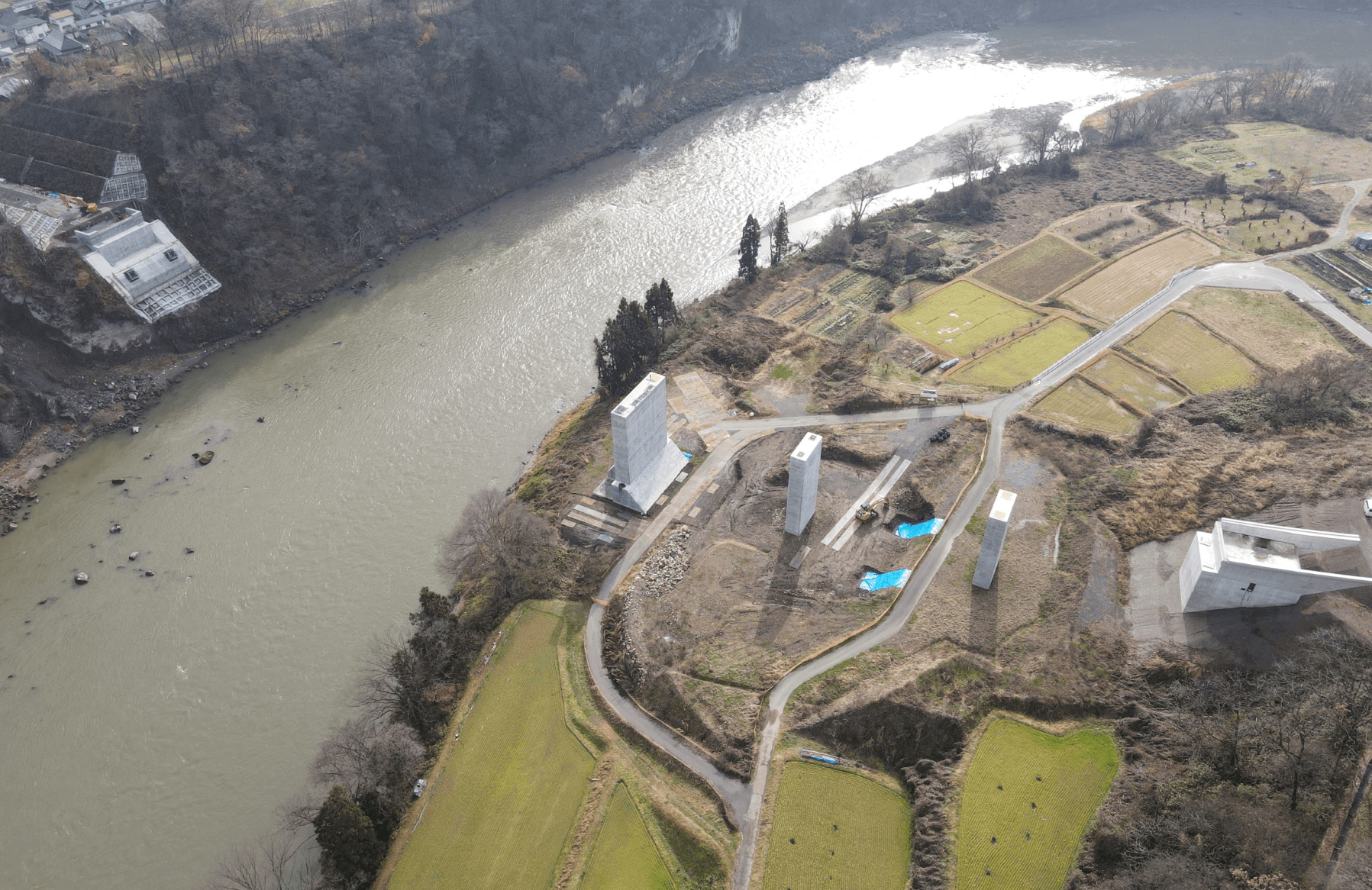

A1橋台（左岸)からA2橋台までの建設状況

11月にP1,P2橋脚は竣工になる予定です。

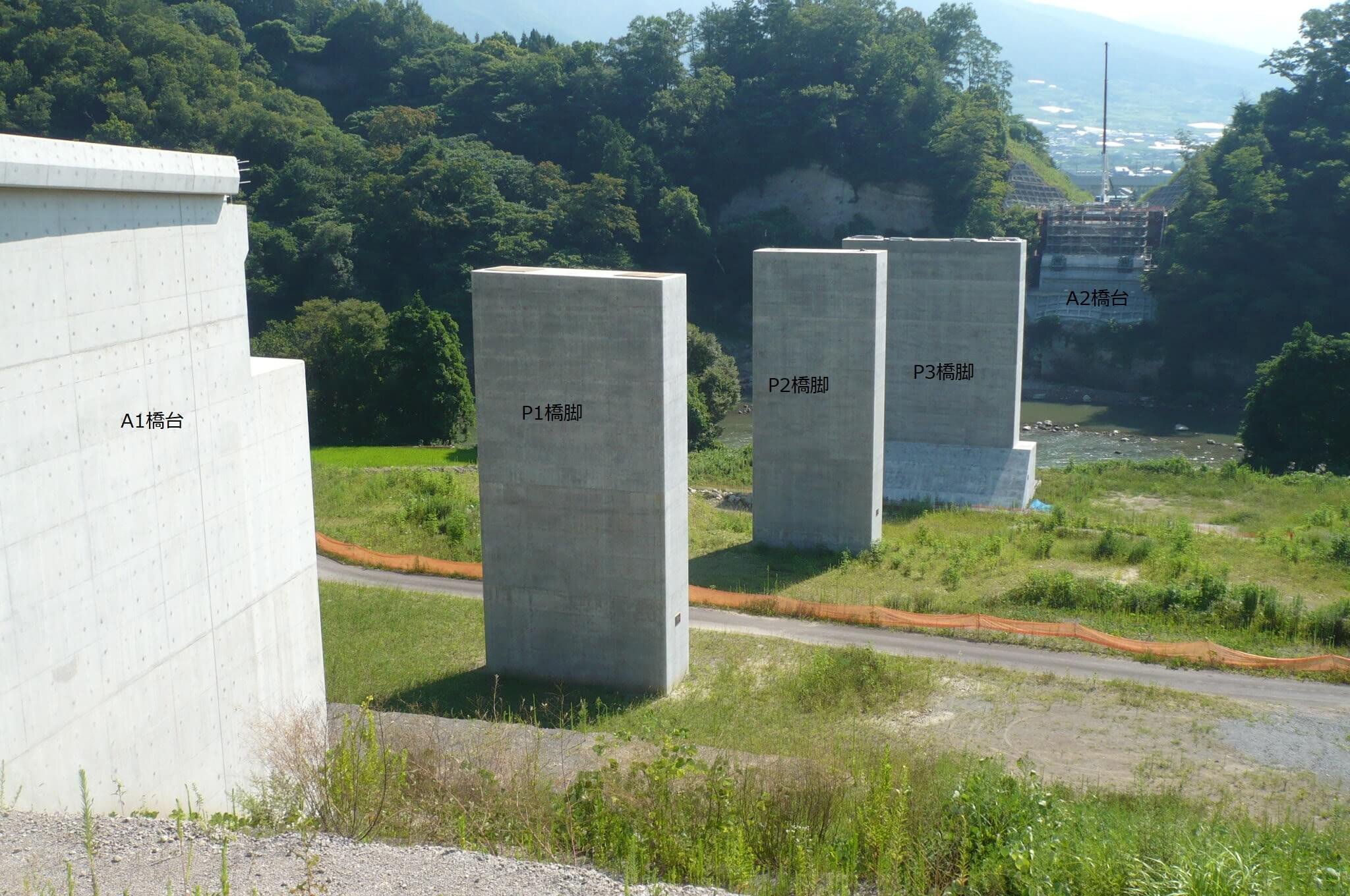

令和2年8月

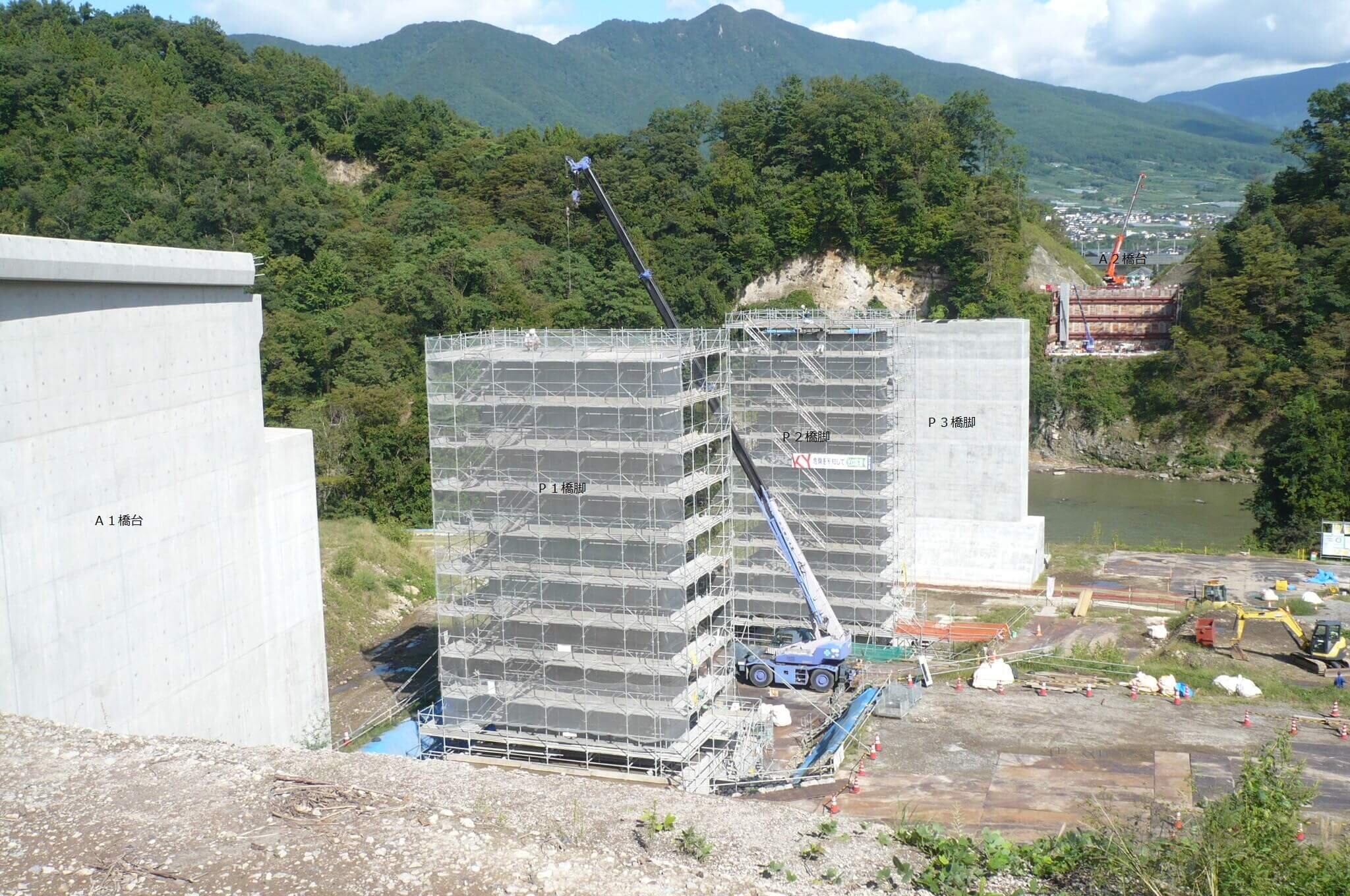

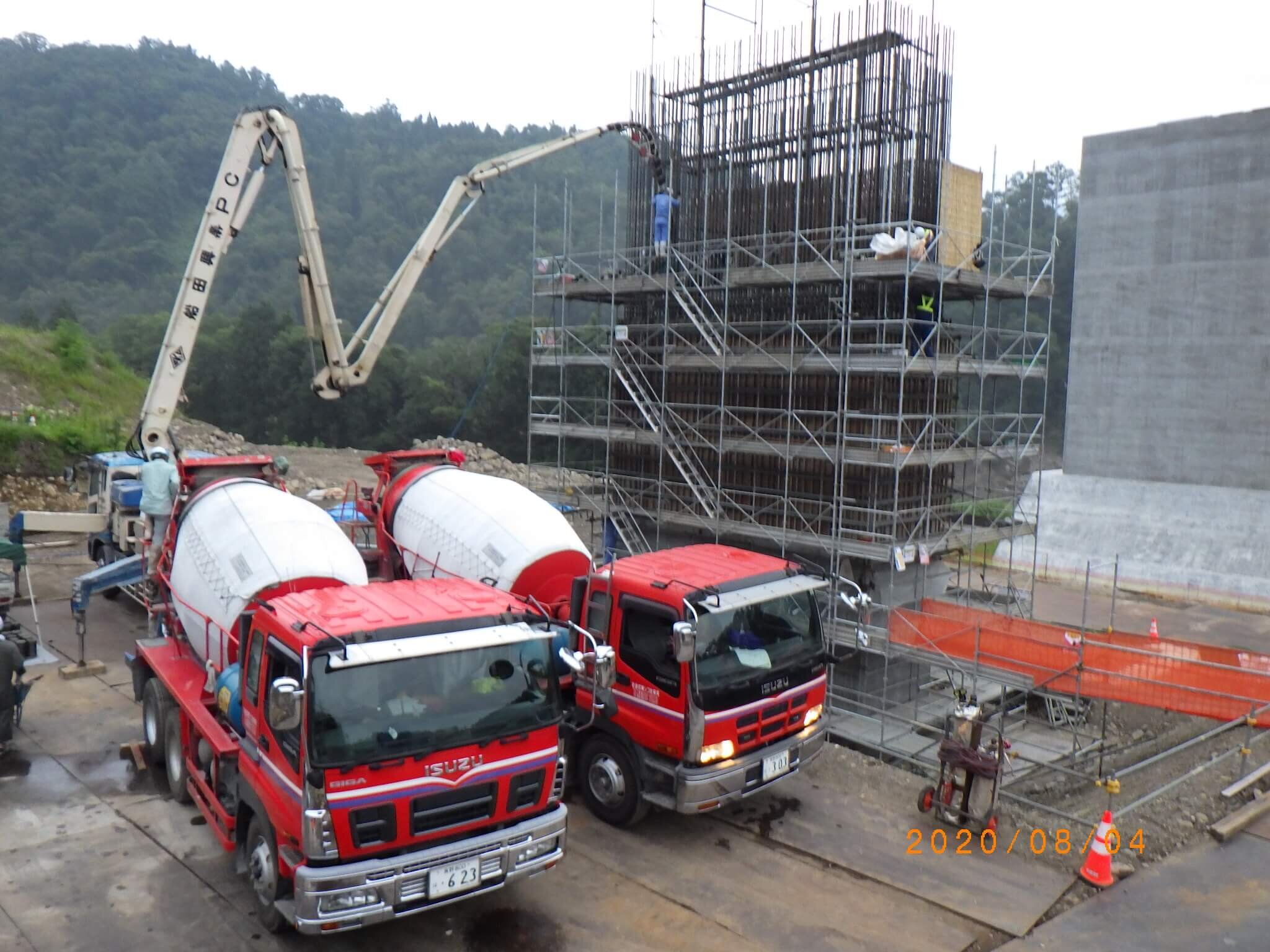

P2橋脚建設状況

ﾎﾟﾝﾌﾟ車でｺﾝｸﾘｰﾄを圧送して打設(充填)しています。

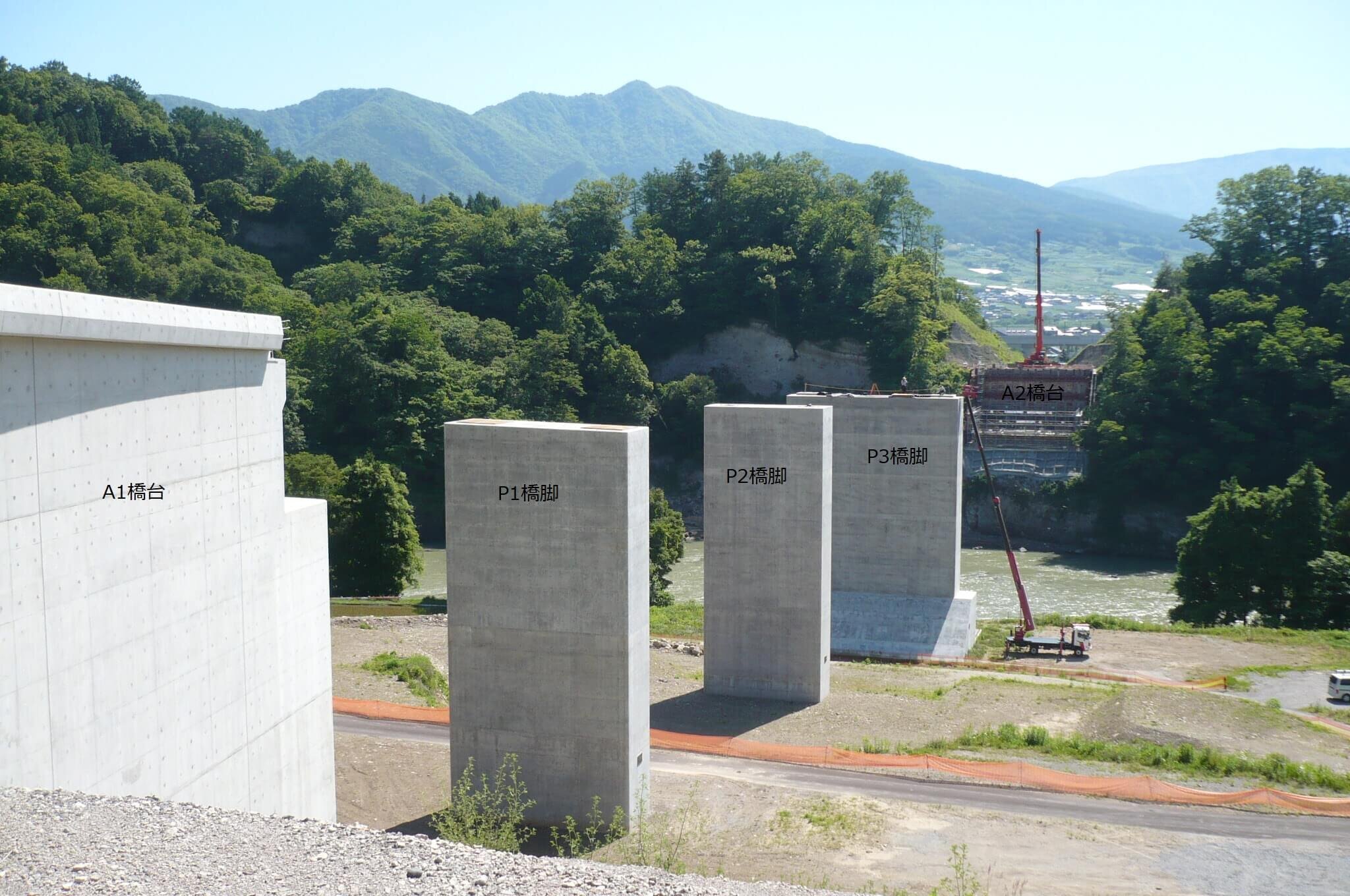

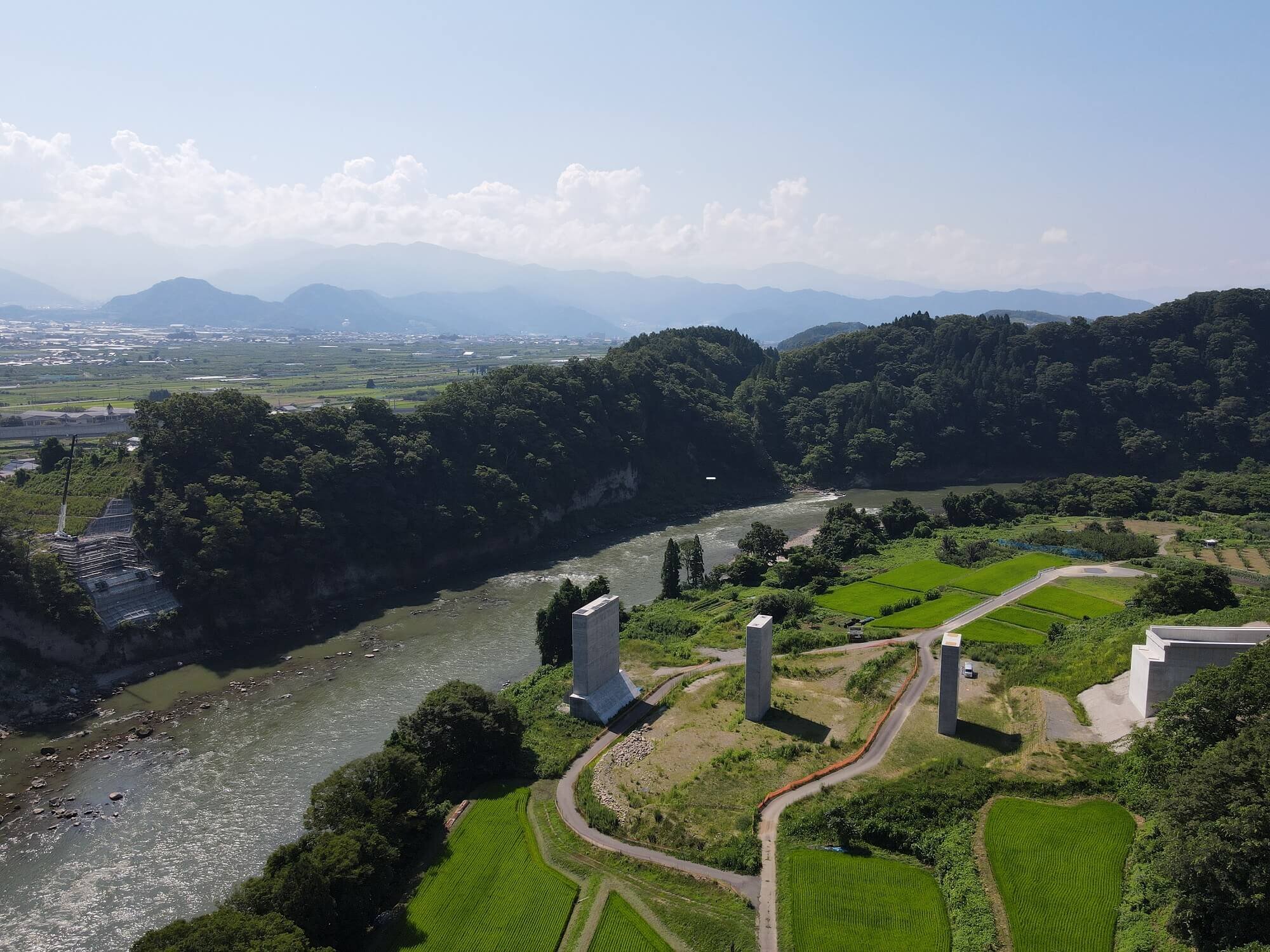

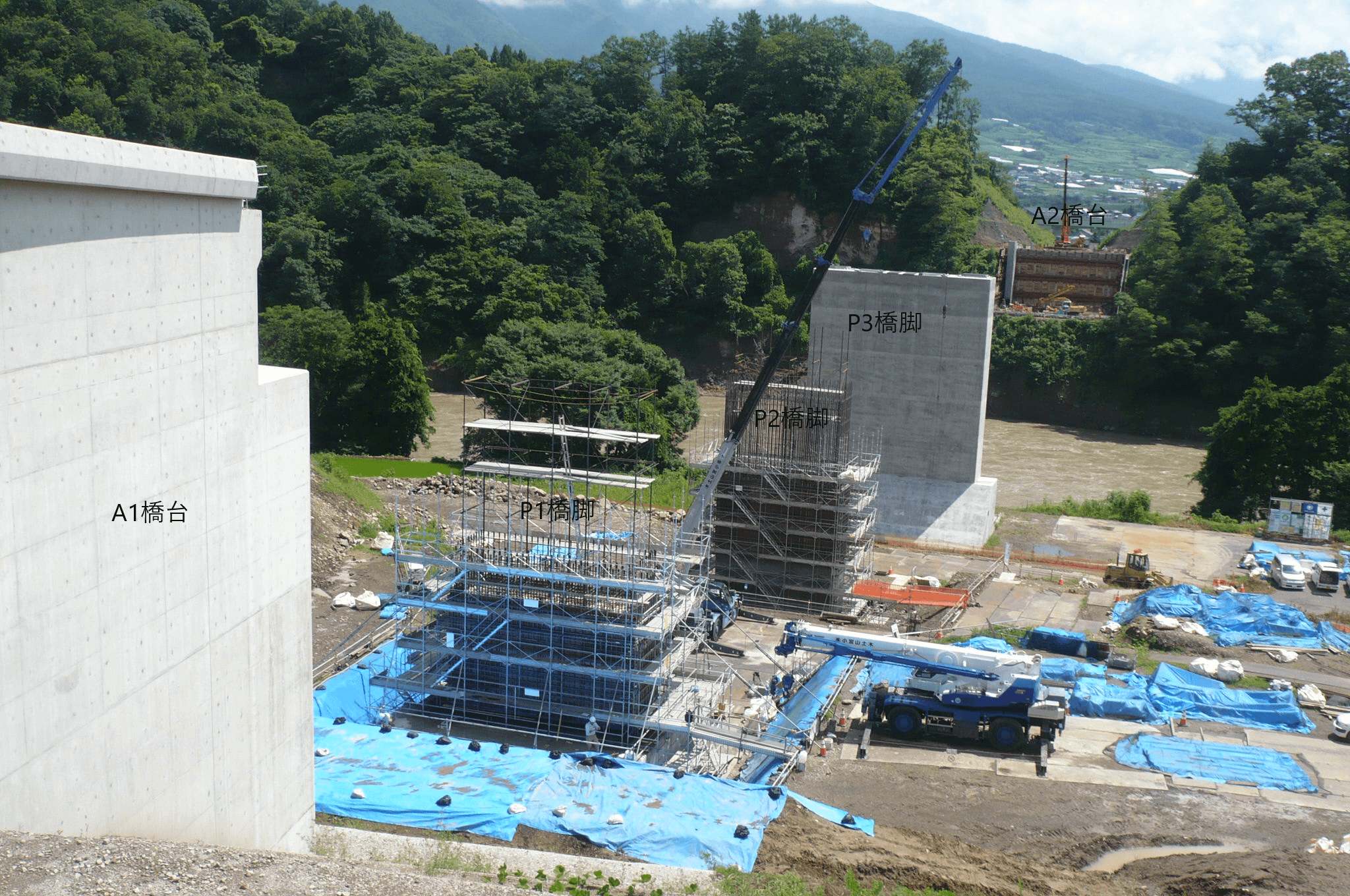

A1橋台（左岸)からA2橋台までの建設状況

6月に比べ、P1,P2橋脚の建設が進んで来ました。

対岸のA2橋台は基礎部を建設しているので写真に写らない地下部分で建設が進んでおります。

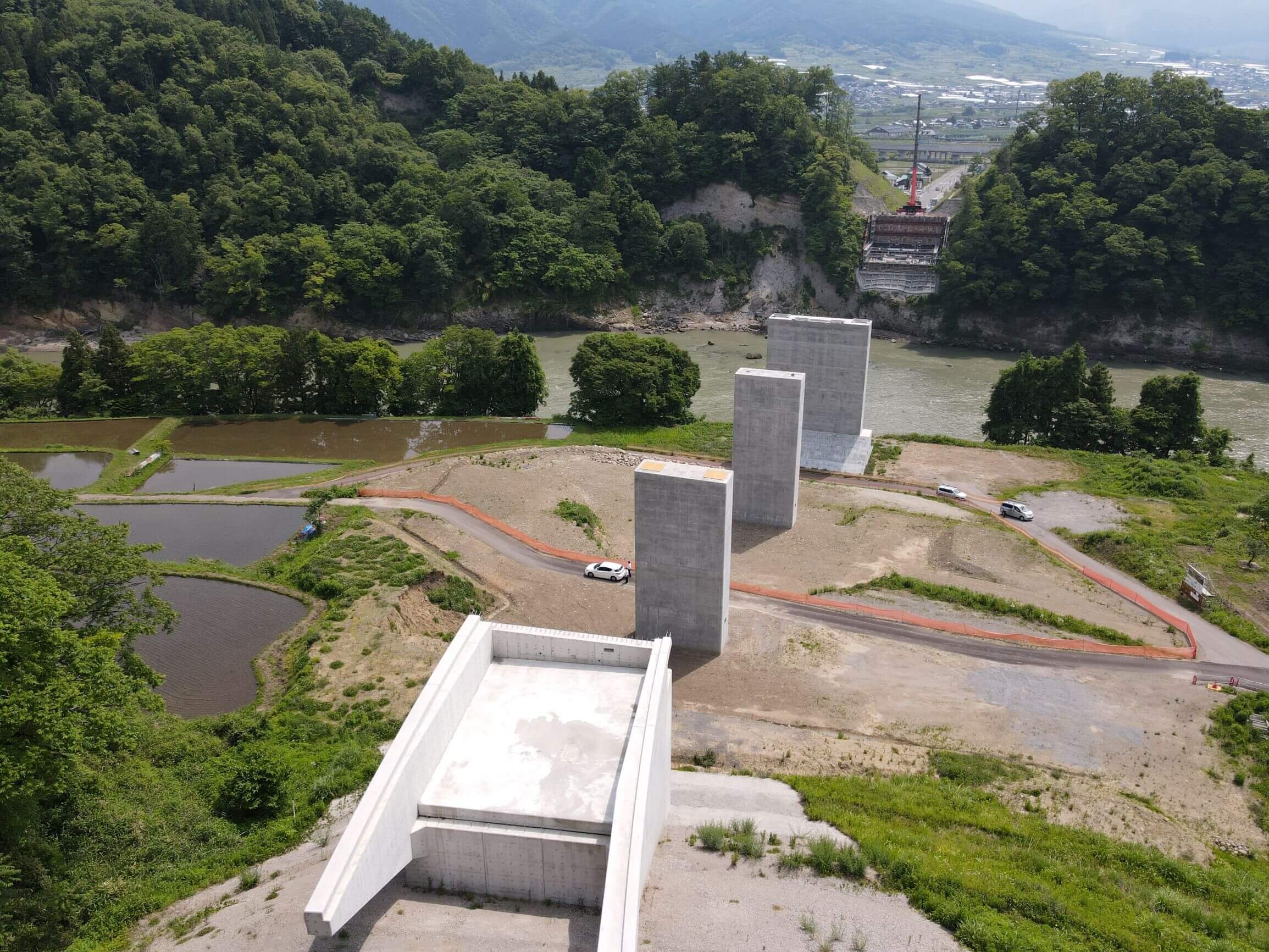

令和2年6月

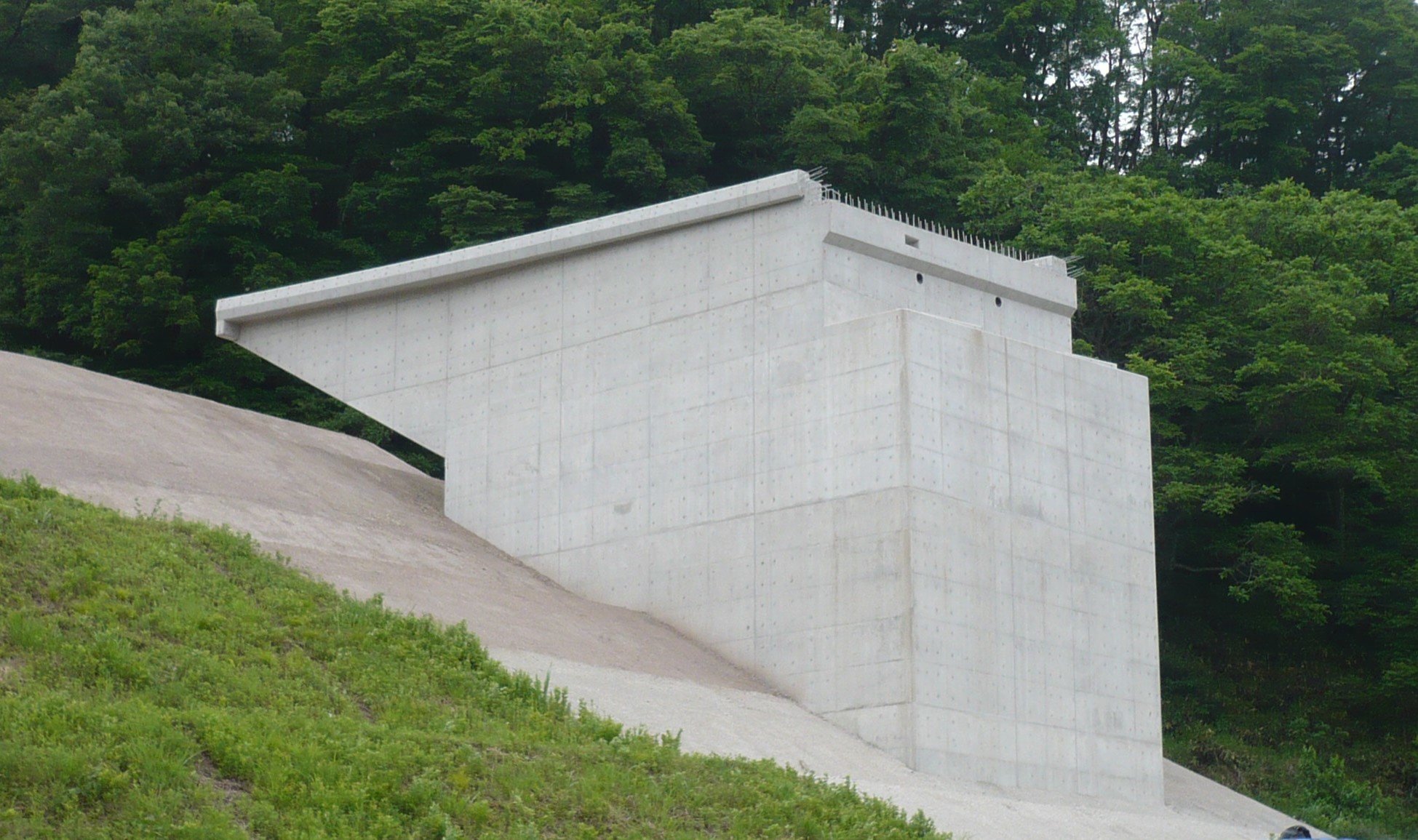

A1橋台建設状況

3月に竣工になりましたA1橋台です。

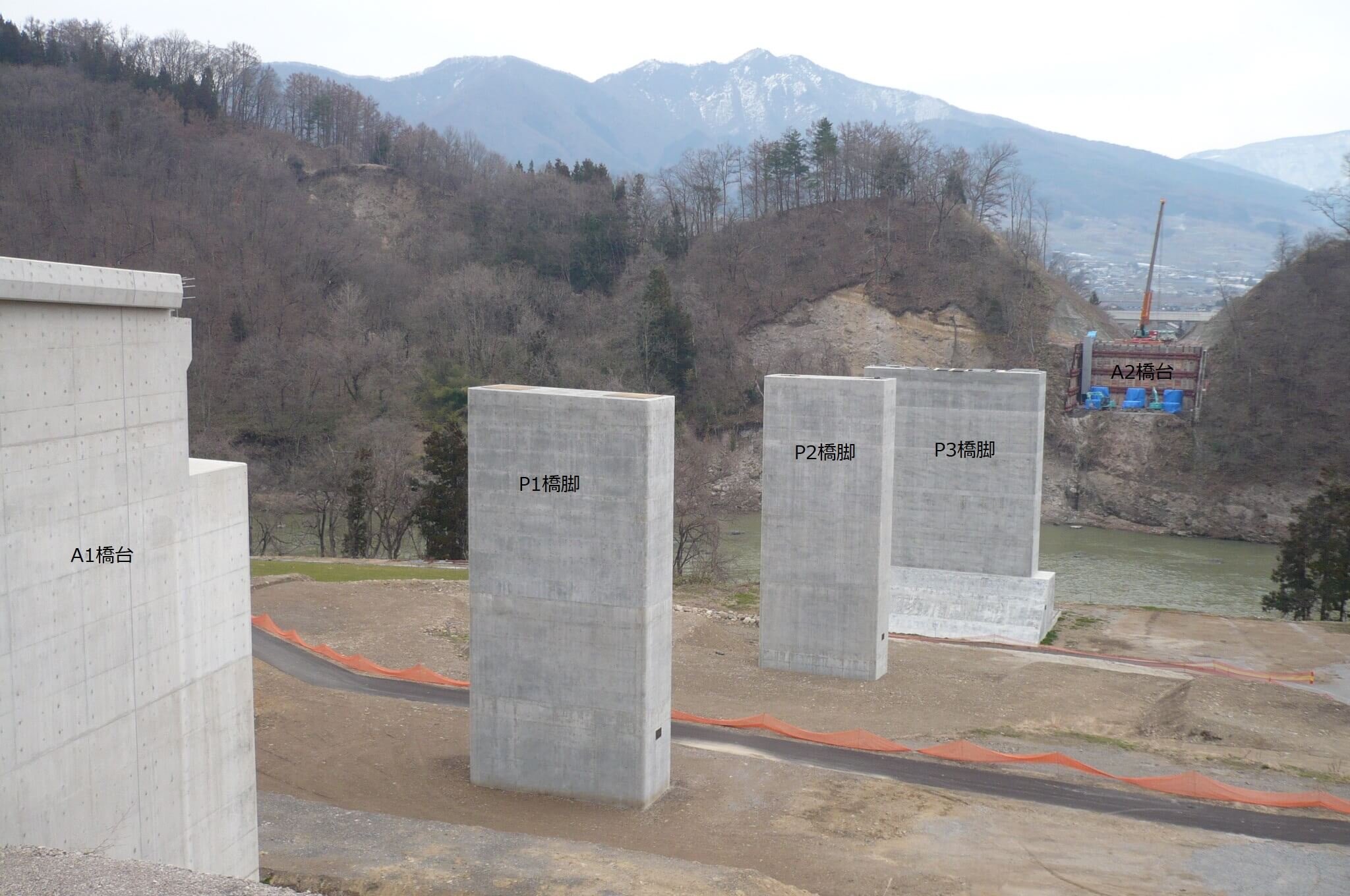

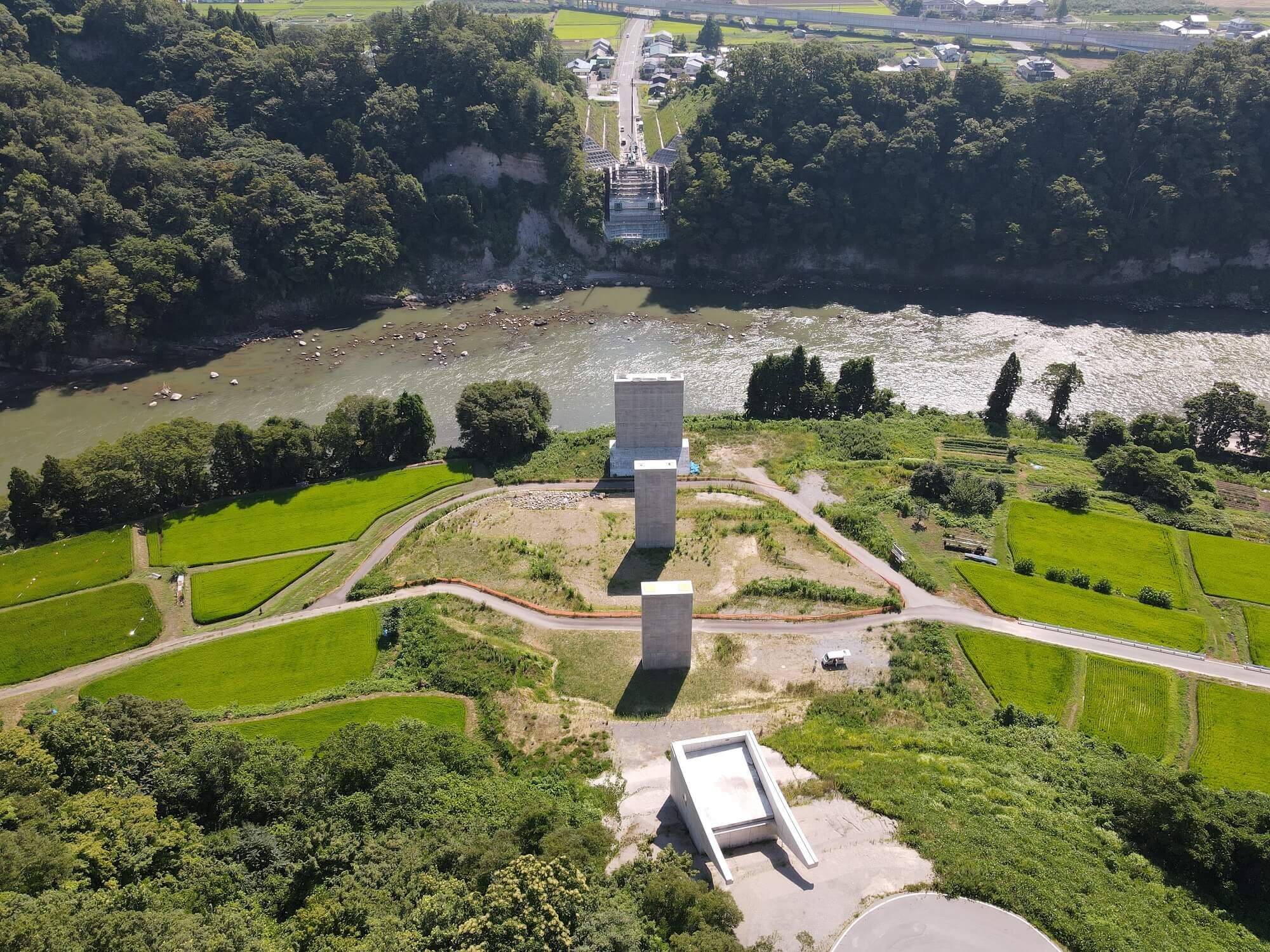

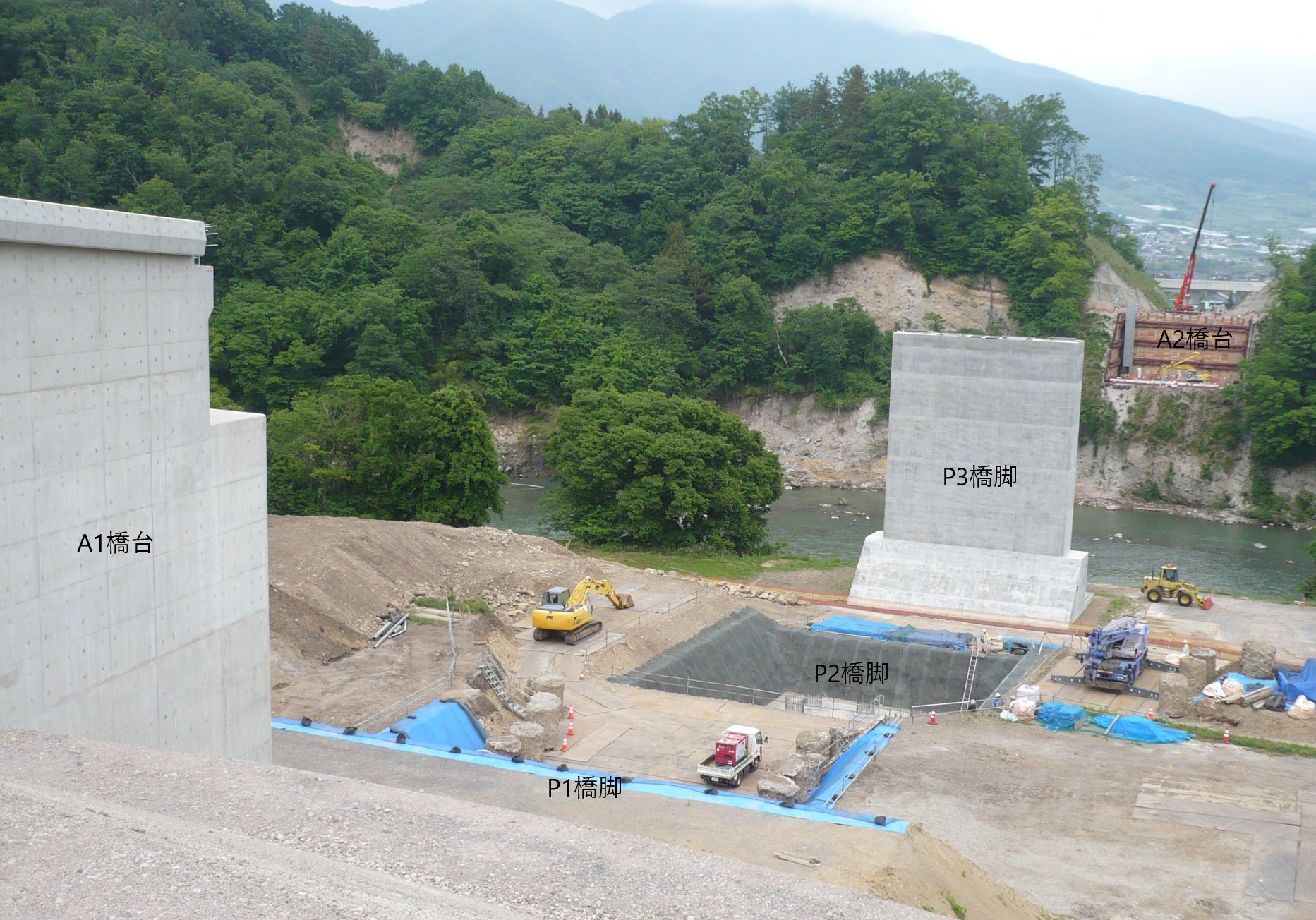

A1橋台(左岸)からA2橋台までの建設状況

竣工しているA1橋台とP3橋脚の間に、P1、P2橋脚・基礎部を建設中です。

対岸でもA2橋台の基礎部を建設しております。

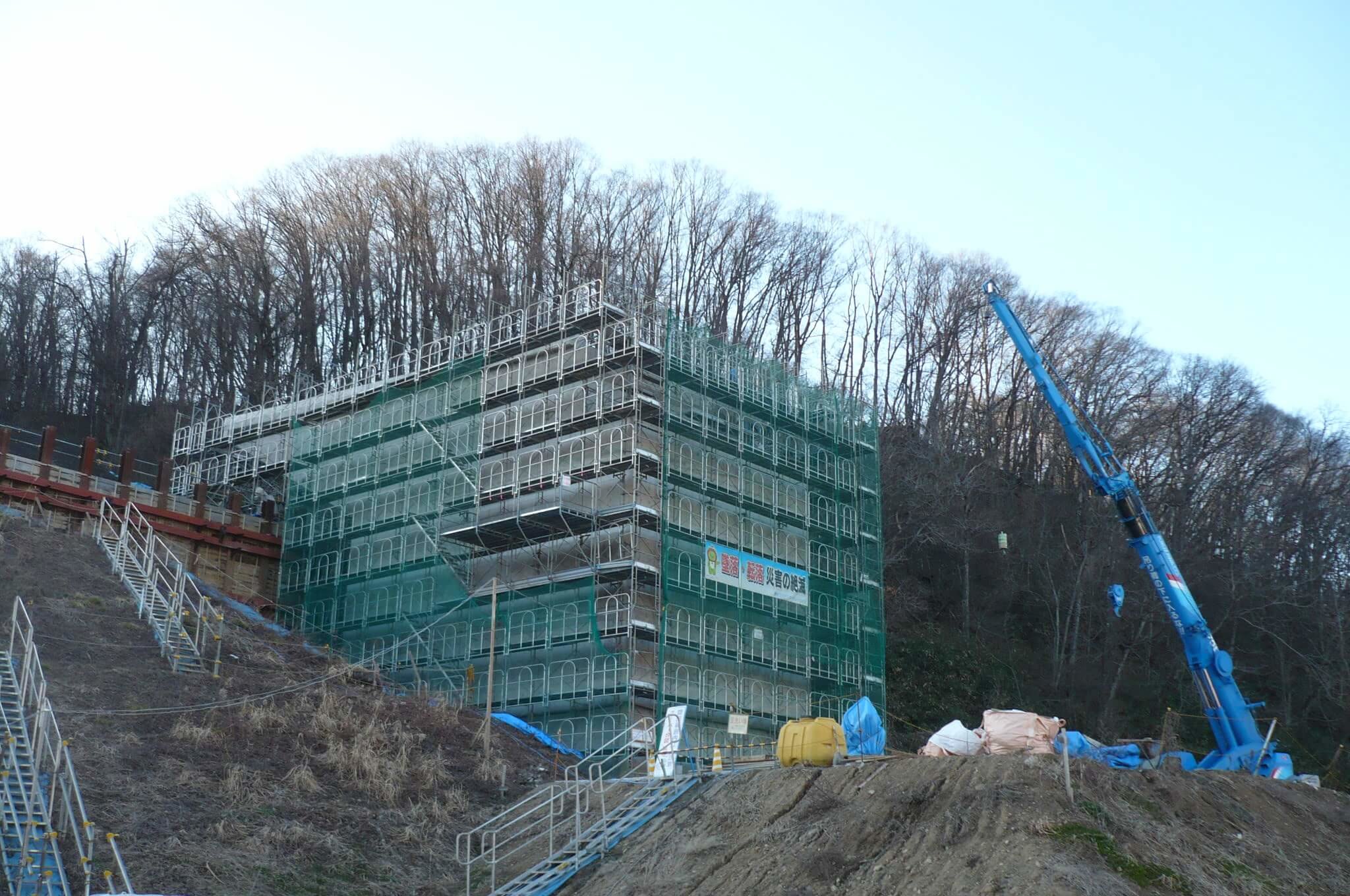

令和2年2月

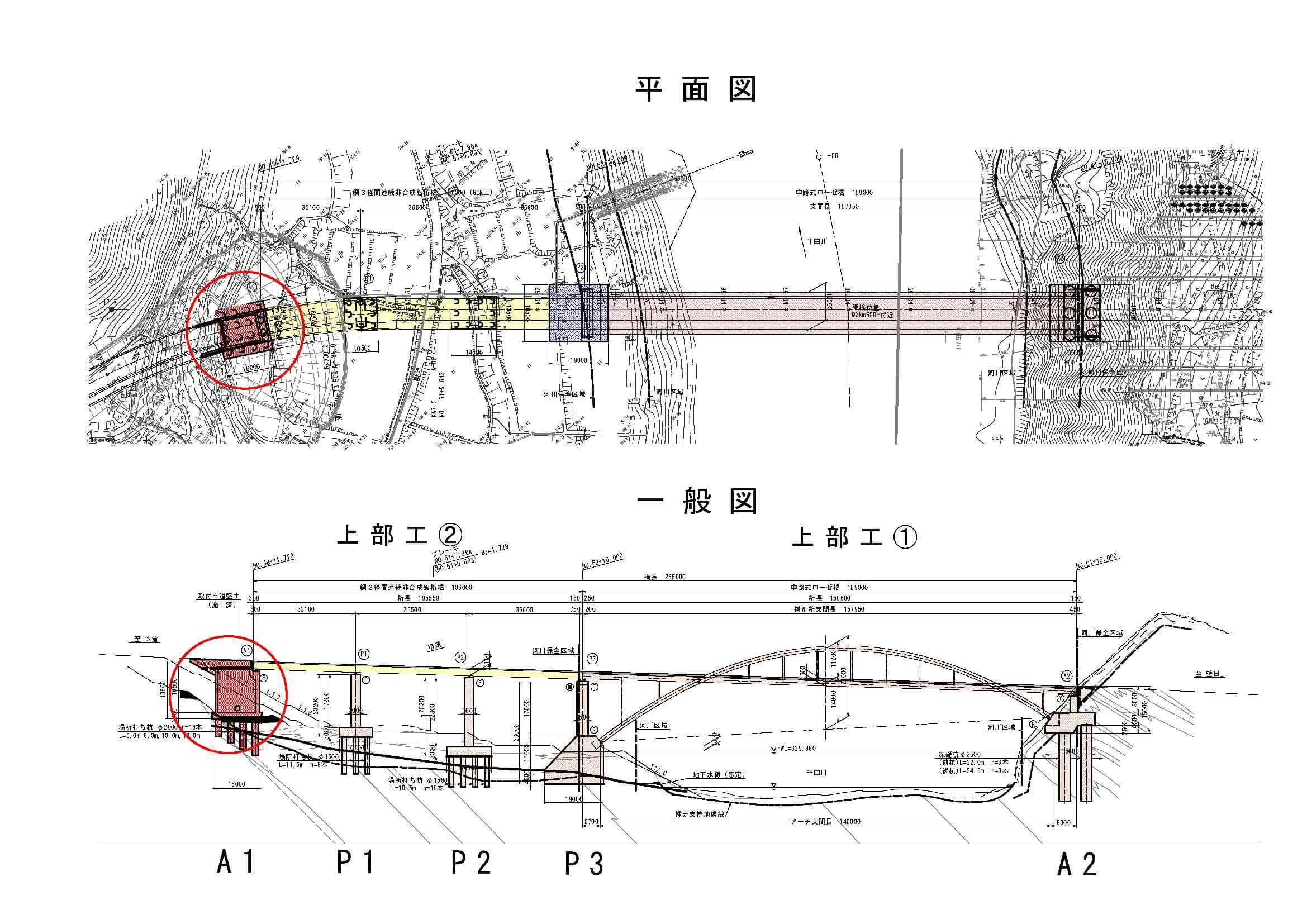

A1橋台建設状況

平成30年9月から建設してきたA1橋台も、3月に竣工になります。

P3橋脚も竣工し、A2、P1、P2上部工とこれから建設していきます。
